Приложение А (обязательное)


Перечень нормативных ссылок:

Обозначение НД Наименование НД
ГОСТ 1497-84 Металлы. Методы испытаний на растяжение.
ГОСТ 7268-82 Сталь. Метод определения склонности к механическому старению по испытанию на ударный изгиб.
ГОСТ 7565-81 Чугун, сталь и сплавы. Метод отбора проб для определения химического состава.
ГОСТ 7566-94 Металлопродукция. Приемка , маркировка, упаковка, транспортирование и хранение.
ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах.
ГОСТ 14019-80 Металлы. Методы испытания на изгиб.
ГОСТ 27772-88 Прокат для строительных стальных конструкций. Общие технические условия.
EN 10248-1:1995 Горячекатаный шпунт из нелегированной стали. Часть 1 - Технические требования на поставку.


Приложение Б (обязательное)

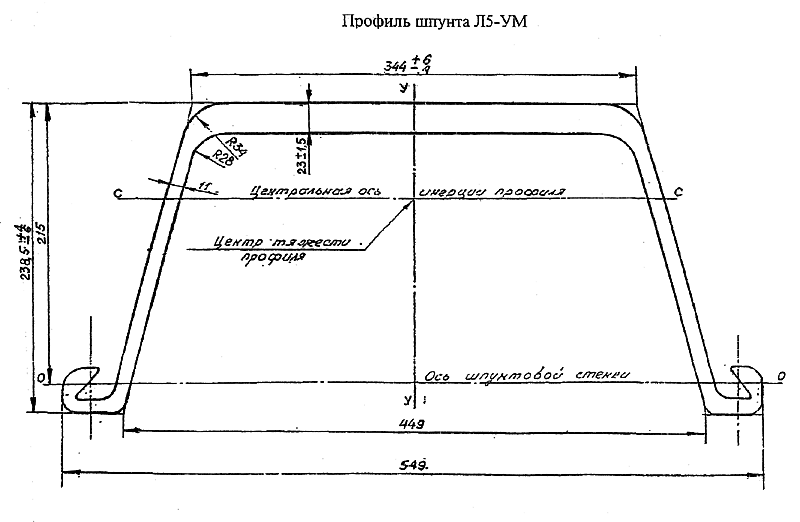

Профиль шпунта Л5-УМ:




Приложение B (обязательное)

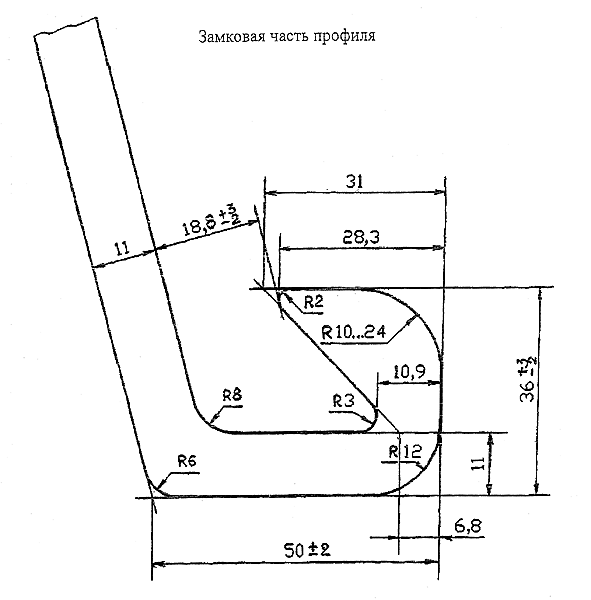

Замковая часть профиля:




Приложение Г (справочное)


Справочные характеристики шпунта:

Площадь поперечного сечения Fn,
см²
Масса профиля Мп,
кг/м
Расчетный периметр Рр*,
см
145,07 113,88 188,4

* Для расчета сопротивления грунта погружаемому профилю.

Примечания: площадь поперечного сечения рассчитана при радиусе закругления кулачка, равном 18 мм.
