Панели шпунтовые сварные



ТУ 5264-006-01393674-01 Технические условия.
Утверждены директором Научно-исследовательского института
транспортного строительства (ЦНИИС) А. П. Сычёвым 17.05.01
Дата введения: 2001-05-25


Настоящие технические условия распространяются на сварные шпунтовые панели по патентам РФ № 2103442 и № 2151236 (далее панели), предназначенные для применения в конструкциях подпорных шпунтовых стен в сооружениях различного назначения, в том числе в портовых гидротехнических сооружениях.


Примеры условных обозначений панелей:

  • панель рядовая шпунтовая сварная (ПШС) с высотой h = 50 см для расчетной шириной Вр = 150 см, для стен с моментом сопротивления относительно оси «О-О» 3170 см³ на 1 м ширины панели, длиной 30 м, из стали класса С345 категории 3 по ГОСТ 27772:

    ПШС 50/150-3170-30 ТУ 5264-006-01393674-00
    С345 — 3 ГОСТ 27772

  • панель рядовая шпунтовая угловая (у) из стали марки 15ХСНД по ГОСТ 6713:

    ПШСу 50/150-3170-30 ТУ 5264-006-01393674-00
    15ХСНД ГОСТ 6713



Сортамент

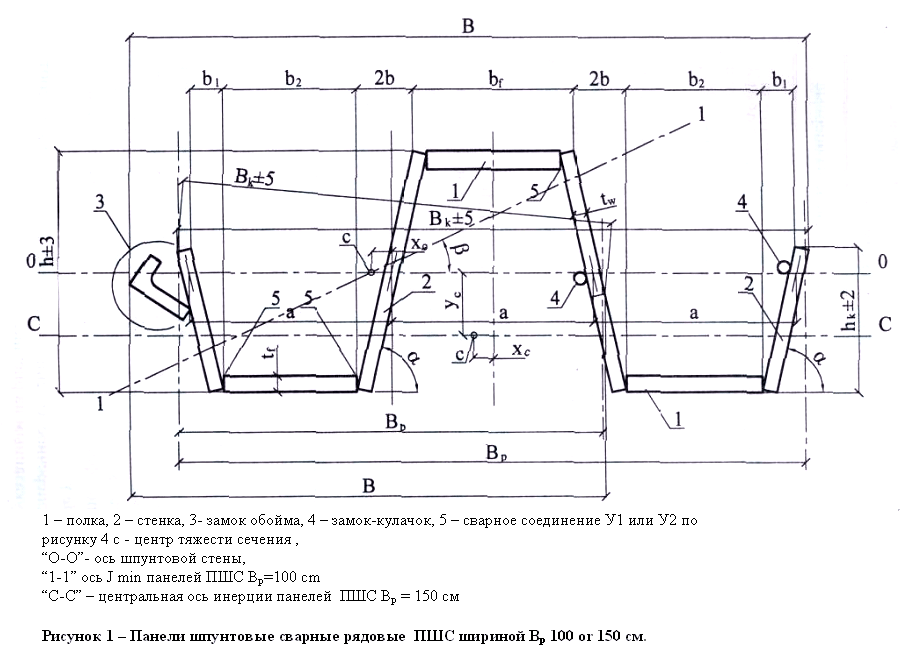

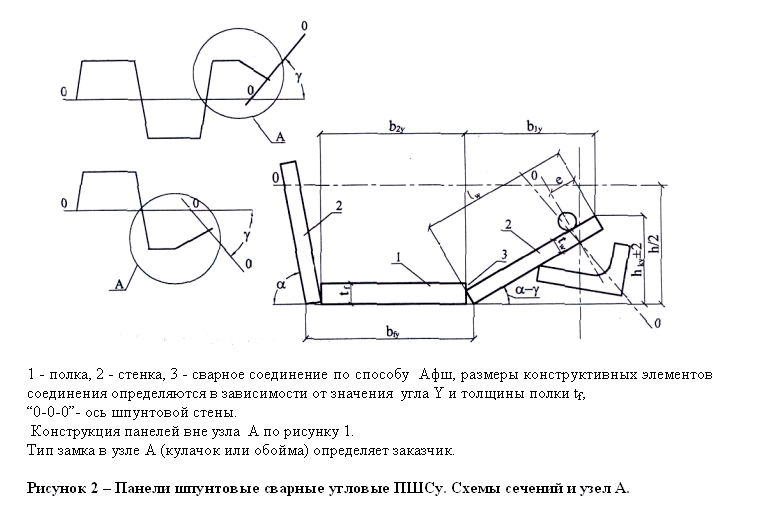

Поперечное сечение панелей должно соответствовать указанному на рисунках 1-2. Размеры, площадь поперечного сечения, значения справочных величин панелей ПШС должны соответствовать указанным в таблице 1, а панелей ПШСу — рассчитываемым по формулам приложения А в зависимости от значений угла g.

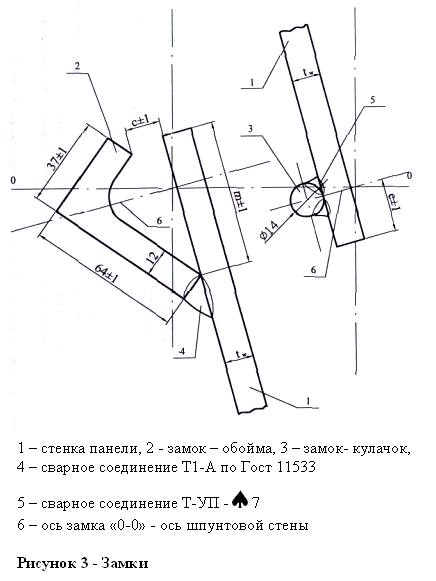

Поперечное сечение и размеры замков должны соответствовать
указанным на рисунке 3 и в таблице 2.


Панели шпунтовые сварные рядовые ПШС Панели шпунтовые сварные угловые ПШСу Замки
Рис.1 Панели шпунтовые сварные рядовые ПШС Рис.2 Панели шпунтовые сварные угловые ПШСу Рис.3 Замки


Таблица 1: соединение У1, размеры в миллиметрах.

Способ сварки tw tf 5 Р град с Cl b g k kz
АФш 12 16 Ч 45±2 3 5 16±2 2±1 4±2 12±2
14 18 6 18±3 4±2 14±3
  20 7 20±3 6±2 16±3
  25 8 22±3 6±2 18±3

Таблица 2: соединение У2, размеры в миллиметрах.

Способ сварки tw tf S b g ki k2
АФш 10 10 Ч 12±2 2±1 4±2 12±2
10 12 12±2 4±2 12±2
12 14 14±2 6±2 12±2

Таблица 3: сортамент и характеристики панелей ПШС и шпунтовых стен из них.

Панели ПШС Характеристики панелей Характеристики шпунтовой стены длиной 1 м
Размеры поперечного сечения*** уд. расход стали** справ. значения
величин
для оси
"О-О"
Обозначение высота ширина панели расч. сечение полки Толщина стенки Вес
1 пог.
метра
h Вр bf tf tw m, кг кг/м² Iо, см4 Wo, см²
1 40/100-1830
40/150-1830
400 1004
1500
350 10 10 135,6
196,0
135,0
130,7
36600 1830
2 40/100-2270
40/150-2270
400 1004
1500
  12 10 153,1
222,3
152,5
148,2
45400 2270
3 45/100-2135
45/150-2135
450 1004
1500
350 10 10 143,0
207,1
142,4
138,1
48000 2135
4 45/100-2640
45/150-2640
1004
1500
400 12 10 160,7
233,7
160,1
155,8
59400 2640
5 50/100-2460
50/150-2460
500 1004
1500
350 10 10 150,4
218,3
149,8
145,5
61400 2460
6 60/100-4060
60/150-4060
600 1005
1500
400 12 12 202,9
296,8
201,9
197,9
121800 4060
7 70/100-5030
70/150-5030
700 1005
1500
400 12 12 221,6
324,9
220,6
216,6
176000 5030
8 80/100-6075
80/150-6075
800 1005
1500
400 12 12 240,4
353,1
239,3
235,4
243100 6075
